Cómo funciona

• La antena está instalada en el techo de su edificio y recibe la señal móvil de todos los operadores.
• La señal se envía a un repetidor que amplifica la señal.
• El repetidor tiene 4 puertos de salida y envía la señal a 4 amplificadores de línea dispuestos estrategicamente  en todo el edificio.
• Los amplificadores de línea pueden distribuir la señal hasta 4 antenas cada uno. Eso es 16 antenas en total en todo el edificio.
• Cada antena proporciona cobertura en aproximadamente 3-4 habitaciones.
• El sistema se puede escalar utilizando divisores y más amplificadores de línea para proporcionar una cobertura indefinida.
• El sistema se autocontrola y no requiere ninguna gestión.

Amplificación de línea:

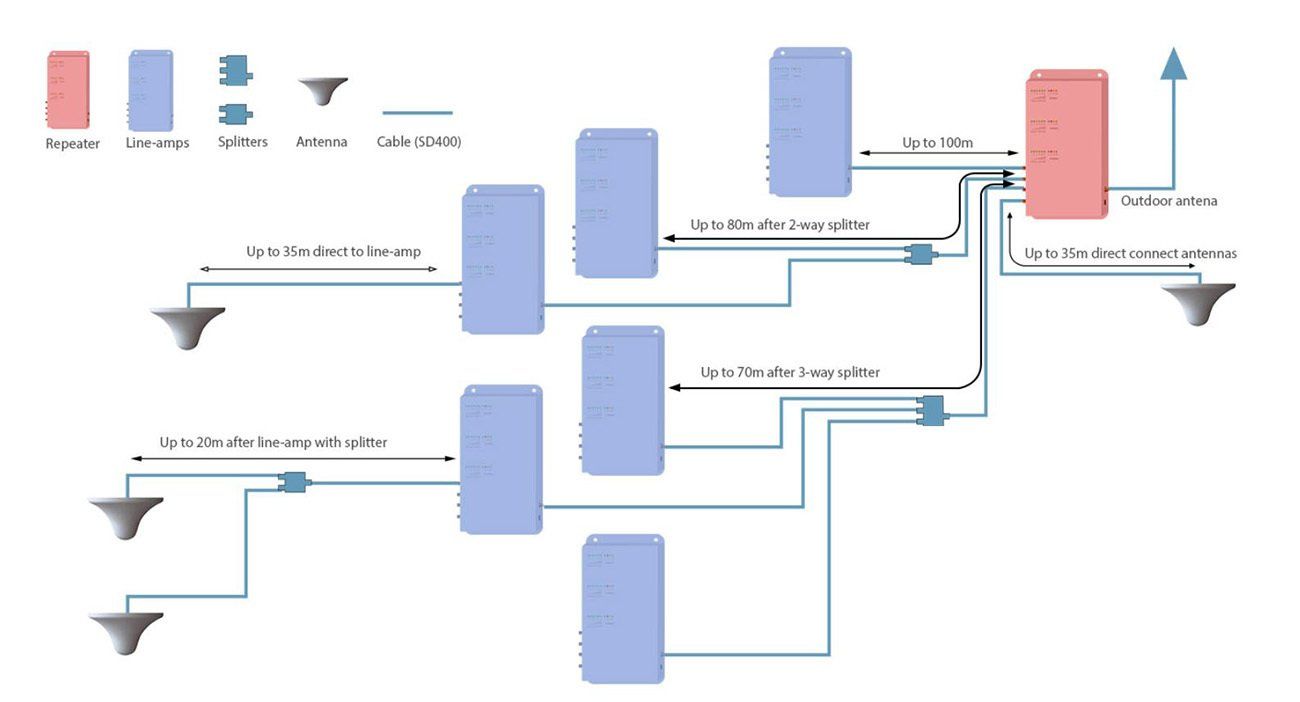

• Los amplificadores de línea se pueden instalar después de cualquier repetidor para distribuir la señal móvil y conseguir grandes zonas de cobertura en interior del edificio.
• El sistema permite una capa de amplificadores de línea después de un repetidor. Se pueden usar divisores para aumentar la cobertura.

Capacitación técnica:

Este tipo de instalaciones, requieren de conocimientos, habilidades e instrumentación especifica y profesional.

Normalmente este tipo de proyectos los ofrecemos llave en mano, con instalación y puesta en servicio, realizada por nuestros propios técnicos.

No obstante si eres un Instalador de Telecomunicaciones registrado y quieres realizar instalaciones con este sistema, en un gran edificio, ponte en contacto con nosotros. Nuestro Departamento Técnico puede ofrecer ayuda y formación sobre cómo instalar este tipo de equipamiento de forma profesional, incluso si es necesario podemos colaborar con el Instalador, en  la realización del proyecto, su instalación y puesta en servicio.

Cobertura:

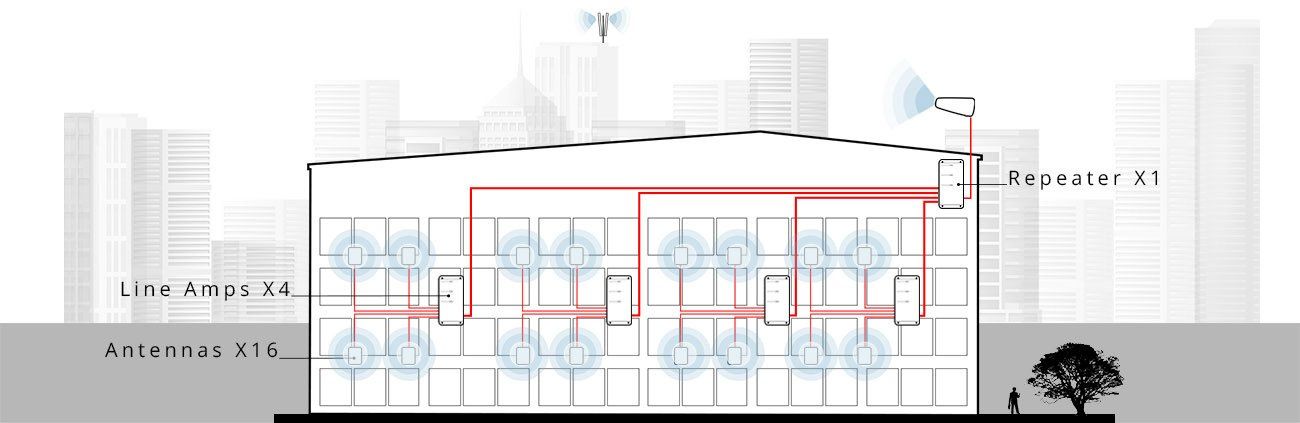

El diagrama del encabezamiento solo es un ejemplo para mostrar como colocar las antenas dentro de un edificio.

Hay que asegurarse de colocar suficientes antenas en los pasillos del edificio, cada +-15 m.

Una antena proporcionará cobertura en un área de 30 x 30 m (gran sala abierta).

Las habitaciones pequeñas con puertas de madera no necesitan antenas individuales, siempre que estén dentro de un rango de 20 m de las antenas cercanas. Vea el diagrama a continuación.

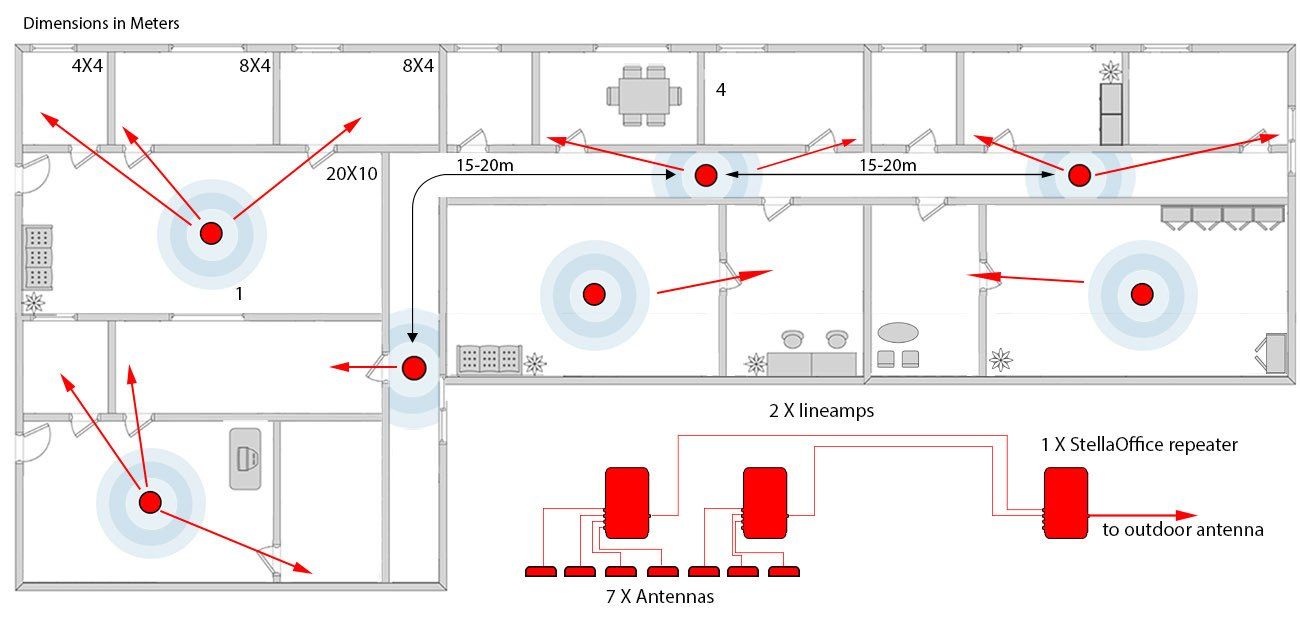

La siguiente imagen muestra un  plano de ejemplo de una planta. Aquí usamos 1 repetidor, 2 amplificadores de línea y solo 7 antenas. Este plan le muestra cómo diseñar sus redes de antenas de cobertura interior.

Características:

• Frecuencias: todas las frecuencias móviles.
• Redes: GSM, 3G, 4G.
• Cobertura: cobertura interna ilimitada (probado con 250 antenas internas)
• Da servicio a todos los operadores móviles europeos.
• Número ilimitado de usuarios.
• Indicador LED simple e intuitivo.
• Sistema distribuido: agregue amplificadores de línea para ofrecer mayor cobertura en el edificio.

Software:

El software del sistema gestiona automáticamente la fluctuación de la señal, la integridad y los niveles de potencia. Esto asegura que la señal móvil se distribuya por todo el edificio con potencia uniforme. El software detiene las posibles oscilaciones, reduce las zonas nulas, equilibra la energía y advierte automáticamente al instalador de los componentes instalados incorrectamente o mal.

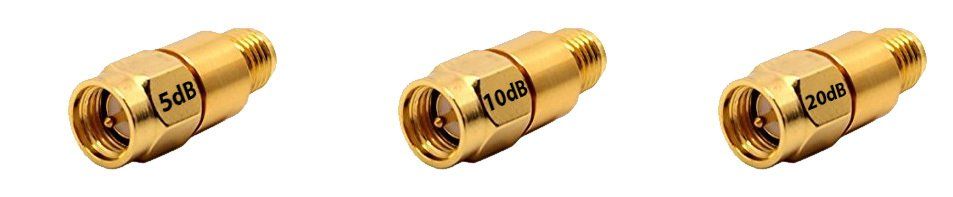

Atenuadores:

Debe haber al menos 20 dB de pérdida entre el repetidor y el amplificador de línea. Por lo general, una combinación de cable y divisores producirá esta pérdida. Sin embargo, a veces solo hay un cable corto entre el repetidor y el amplificador de línea, que no producirá esta perdida por lo que se deberá agregar un atenuador para compensar la diferencia.

Disponemos de sistemas para Grandes edificios, que incluyen  monitorización y control en remoto, mas información en el botón I-Repeater.
